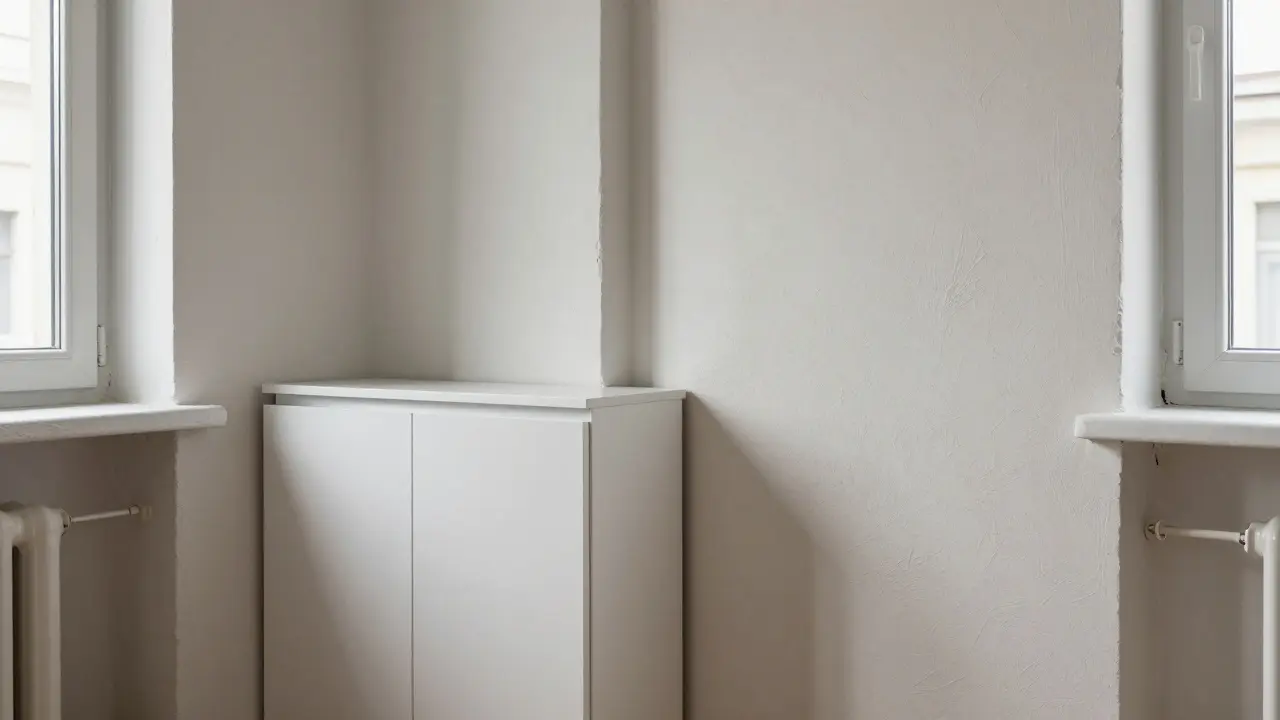

Kdy jste naposledy postavili stůl nebo koupili skříně a zjistili jste, že i když jste všechno pečlivě změřili, v rohu vznikla mezera? Většina z nás předpokládá, že stěny jsou rovné a kąty pravoúhlé. Realita je ale taková, že v našich domech - zvlášť v těch starších - pravý pravý úhel skoro neexistuje. Právě proto je zaměření prostoru základním stavením kamenem každého úspěšného projektu. Bez přesných dat je i ten nejkrásnější návrh jen teoretickou skicou, která může při realizaci narazit na tvrdou zeď (doslova).
Když mluvíme o profesionálních podkladech, nemáme na mysli jen pár čárek na papíře. Jde o proces získání digitálních dat, která přesně kopírují fyzickou konfiguraci interiéru i exteriéru. Dnes už nemusíme stát hodiny s metrem v ruce a modlit se, abychom na něco nezapomněli. Moderní technologie nám umožňují vytvořit tzv. digitální dvojče budovy, což je v podstatě virtuální kopie vašeho domu s milimetrovou přesností.
Tradiční měření vs. moderní technologie
Je rozdíl mezi tím, když prostor „zaměříte“, a když ho „zachytíte“. Klasické ruční měření laserovým páskem je sice rychlé pro drobné úpravy, ale pro komplexní rekonstrukci je rizikové. Stačí jeden zapomenutý rozměr nebo chybný odhad sklonu stropu a projektant musí jet znovu na místo. Navíc ruční metoda nedokáže spolehlivě zmapovat návaznost prostor nad stropy nebo za zdmi.
Další možností je klasický geodetický postup pomocí totální stanice. Ten je velmi přesný a spolehlivý, zejména u velkých staveb, kde je důležitá přesnost polygonů a výpočtů. Má však jednu zásadní slabinu: je velmi pracný a generuje méně detailů. Geodeta v terénu prostor často zjednodušuje, což znamená, že drobné detaily, lišty nebo specifické vyčníající prvky mohou v dokumentaci chybět.
Zde přichází na scénu 3D laserové skenování, které je bezkontaktní metodou sběru dat, při které zařízení zaznamenává miliony bodů v prostoru a vytváří detailní 3D model. Na rozdíl od geodeta skener „nevidí“ zjednodušeně, ale zachycuje všechno, co je v jeho dosahu. Je to revoluce v tom, jak vnímáme podklady pro návrh.
| Metoda | Přesnost | Detailnost | Rychlost sběru | Hlavní nevýhoda |
|---|---|---|---|---|
| Ruční měření | Nízká/Střední | Nízká | Střední | Vysoké riziko chyby/zapomenutí |
| Geodetická stanice | Vysoká | Střední | Nízká | Velmi pracný proces |
| 3D Laserové skenování | Extrémní | Vysoká | Vysoká | Vyžaduje specializovaný software |
Jak funguje 3D skenování v praxi?

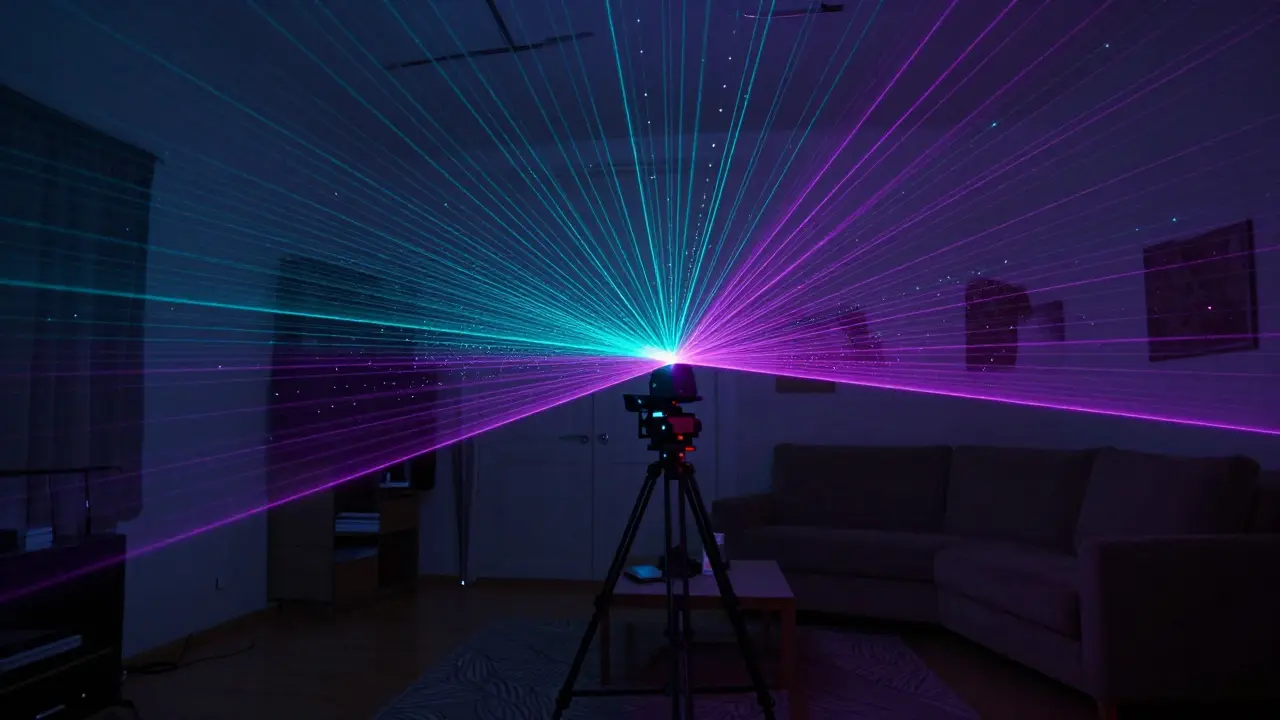

Proces je překvapivě jednoduchý, pokud ho sledujete zevnitř. Specialista umístí skener do strategických bodů místnosti. Zařízení pak během několika minut vysílá laserové paprsky, které se odrážejí od stěn, podlah, nábytků i stropů. Výsledkem je tzv. mračno bodů, což je soubor milionů 3D bodů, které společně tvoří homogenní obraz prostoru .
Tyto data se následně převedou do softwaru, kde se „rozřežou“ na pláty. Z těchto plátů pak vznikají perfektní 2D výkresy, které jsou základem pro jakoukoli stavební dokumentaci. Máme v podstatě dvě hlavní cesty, jak skenovat:
- Terestrické skenování (ze stativu): Ideální pro fasády, střechy a velké haly. Nabízí nejvyšší přesnost a nízký šum dat.
- Mobilní skenování (z ruky): Skvělé pro úzké chodby, podhledy, šachty nebo prostory s dvojitými podlahami, kam se stativ prostupně nedostane.
Když máte takovéto podklady, nemusíte se bát ani historických budov. Křivé zdi, ornamenty a členité fasády, které by ruční měřič zsňal, jsou pro 3D skener přirozeným prostředím. Všechny tyto nuance jsou zachyceny bez ztráty informací.
Kdy investovat do profesionálního zaměření?
Možná přemýšlíte, zda je pro váš projekt takto precizní přístup nutný. Odpověď závisí na tom, co chcete dosáhnout. Pokud jen měníte barvu stěn, stačí vám metr. Ale pokud plánujete komplexní rekonstrukci, stojí za to zvážit následující faktory:
Zapomeňte na předpoklad, že místnosti jsou pravoúhlé. Ve starších domech jsou odchylky běžné a pokud s nimi projektant nepracuje, narazíte na problémy až při montáži kuchyňské linky nebo koupelkové sprchy. Pokud je čas tlačený, 3D skenování je jedinou cestou. Zatímco ruční zaměření velkého objektu může trvat dny či týdny, skener zvládne stejnou práci za hodiny.

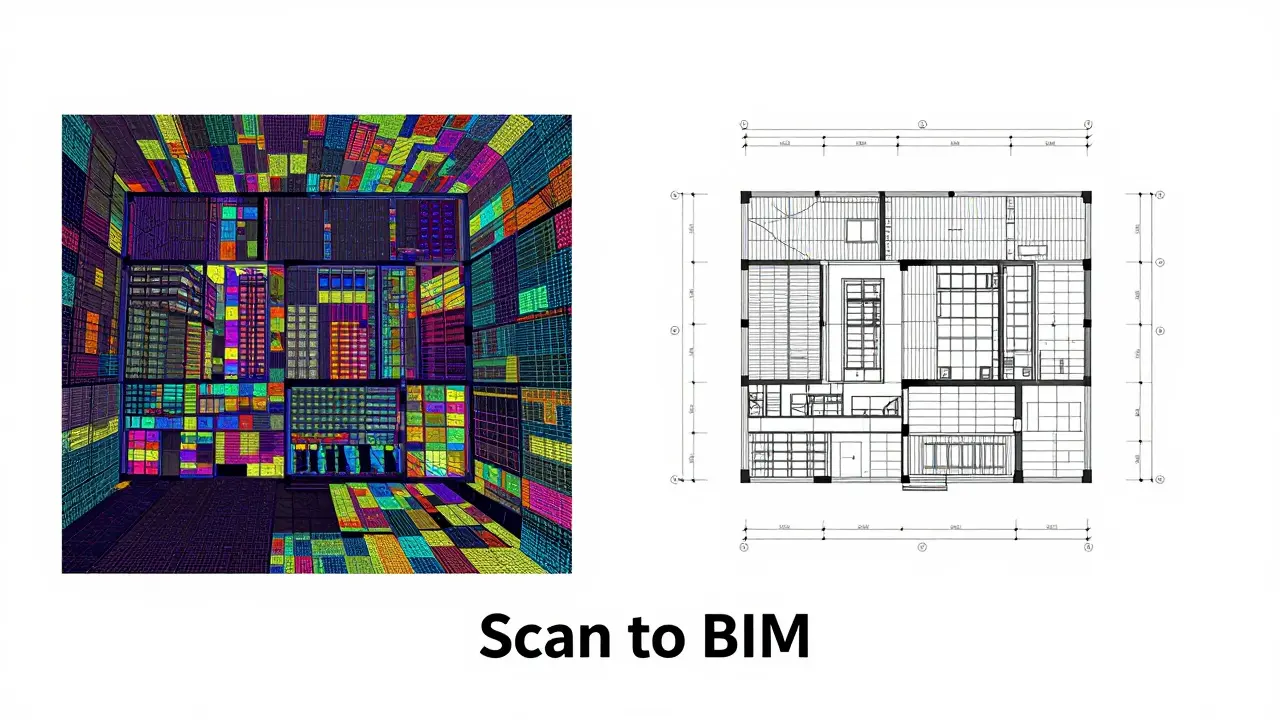

Klíčovým moderním trendem je Scan to BIM, což je proces přeměny mračna bodů přímo do informačního modelu budovy (Building Information Modeling) . To znamená, že architekt nedostane jen čáry, ale digitální model, kde každá stěna a prvk má své vlastnosti. Je to nejvyšší úroveň preciznosti, která minimalizuje chyby při realizaci a šetří peníze za zbytečné opravy.
Využití v realitním marketingu a pasportaci
Přesné zaměření není jen pro stavitele. V realitním marketingu se 3D skenování využívá k tvorbě virtuálních prohlídek. Kupující může projít nemovitost z pohodlí svého pohovku, přičemž prostorové proporce jsou zachyceny naprosto věrně. Není to jen „na oko“ vyfocené video, ale geometricky přesná reprezentace.
Dalším využitím je tvorba pasportu budovy. Pokud potřebujete srovnat původní dokumentaci se skutečností, je 3D skenování nejrychlejší cestou. Pomocí virtuální prohlídky a mračna bodů můžete snadno identifikovat změny v dispozici, které proběhly během desetiletí, a zdokumentovat je do oficiálních podkladů bez nutnosti neustále chodit do objektu.
Jak vybrat správnou metodu zaměření?
Předtím, než objednáte firmu, položte si několik otázností. Potřebujete milimetrovou přesnost pro montáž drahého vybavení, nebo vám stačí orientační rozměry? Je objekt vyklizený, nebo musíte měřit za běžného provozu v kancelářích? Pokud je prostor extrémně členitý (např. průmyslová hala s potrubím), bude 3D skenování jedinou rozumnou volbou.
Doporučuji komunikovat s projektantem. Architekti dnes často preferují digitální podklady, protože s nimi pracují mnohem efektivněji. Namísto toho, aby projektant „hádal“, jak vypadá roh stěny, může si v 3D modelu přesně změřit jakýkoli detail, i když už není na místě.
Kolik času trvá 3D skenování běžného bytu?
Samotný sběr dat v terénu trvá v případě běžného bytu pouze několik desítek minut až pár hodin. Nejvíce času zabere následné zpracování dat v softwaru, kde vzniká mračno bodů a následně 2D nebo 3D výkresy.
Je 3D skenování dražší než ruční měření?
Počáteční cena za službu je vyšší než u ručního měření. Nicméně, tato investice se vrací v podobě eliminace chyb při realizaci. Chyba v rozměru u drahého vybavení může stát mnohem více než samotné zaměření.
Co je to mračno bodů a co s ním dělám?
Mračno bodů je soubor milionů přesně lokalizovaných bodů v prostoru. Pro běžného uživatele není přímo čitelné, ale architekt ho importuje do CAD softwaru, kde z něj vytváří přesné půdorysy, řeznice a 3D modely.
Potřebuji při skenování vyklidit prostor?
Není to nutné. Skener zachycuje vše, co vidí. Pokud v prostoru bude nábytek, bude součástí mračna bodů. Pokud však potřebujete přesné rozměry holých stěn a podlahy, je lepší prostor vyklidit nebo počítat s tím, že se některé části budou muset v softwaru „vyčistit“.
V jakých formátech dostanu výsledné podklady?
Výsledky jsou obvykle dodávány v univerzálních formátech jako DWG (pro AutoCAD), PDF (pro rychlý přehled) nebo jako IFC soubory v případě využití metodiky BIM.
Další kroky a řešení problémů
Pokud jste právě zjistili, že vaše stávající podklady nejsou aktuální nebo přesné, doporučujeme začít revizí dokumentace. Pro majitele nemovitostí je ideálním prvním krokem nechat si vyhotovit zjednodušený pasport budovy na základě 3D skenu. To vám poskytne jistotu při jakémkoli budoucím stavebním řízení.
Pokud jste projektant a dostali jste pouze ruční skici, které vám „nesedí“, neváhejte navrhnout investorovi 3D zaměření. Je mnohem profesionálnější přiznat si potřebu přesných dat na začátku, než řešit reklamace a přebudování hotové stavby. V případě velmi komplexních objektů se doporučuje kombinovat terestrické skenování pro celkový rámec a mobilní skenování pro detaily v těžko přístupných místech.
