BIM a 3D vizualizace: Jak digitalizace mění rekonstrukce

Představte si situaci, kdy sedíte v kanceláři s plánem na rekonstrukci svého bytu nebo komerčního prostoru. V ruce držíte balík papírů plný 2D výkresů. Čtete rozměry, snažíte se v hlavě složit prostor dohromady a modlíte se, aby elektrikář nenechal rozvody procházet přímo skrz novou zeď, kterou tam chcete postavit. Zní to povědomě? Přesně tento scénář je důvodem, proč se stavebnictví - a zejména náročné rekonstrukce - obrací k BIM (Building Information Modeling) a pokročilým 3D vizualizacím. Nejde jen o módní buzzwordy z konferencí. Jde o nástroje, které vám ušetří peníze, čas a nervy tím, že odhalí problémy dříve, než zapálíte první cihlu.

Co vlastně znamená BIM pro běžného investora?

Mnoho lidí si pod pojmem BIM představuje jen hezký 3D model budovy, který vypadá jako videohra. To je ale jen špička ledovce. Digitální dvojče stavby (Digital Twin) je virtuální kopie vaší rekonstruované nemovitosti, která obsahuje nejen tvar stěn, ale i informace o materiálech, cenách, dodavatelských termínech a dokonce i energetické náročnosti. Představte si to jako chytrou databázi, kde každá zeď, okno nebo ventil má svůj „digitální štítek“ s kompletní historií a specifikací. U tradiční projektové dokumentace pracujete s oddělenými výkresy. Pokud projektant změní polohu dveří ve výkrese půdorysu, musí ručně opravit pohledy, řezy a výkaz výměr. Chyba se stane během sekundy. U BIM modelu je vše propojeno. Změna jedné hodnoty se okamžitě promítne do všech souvisejících částí projektu. Pro rekonstrukce starších domů, kde jsou často překvapení za omítkami (např. nečekané nosné sloupy nebo zastaralé instalace), je tato dynamická aktualizace klíčová. Nemusíte čekat týdny na přepracování dokumentace; vidíte dopad změny hned.

Více dimenzí než jen délka, šířka a výška

Zatímco klasický CAD (počítačem podporovaný design) tvoří geometrii, BIM přidává další vrstvy informací, které odborníci nazývají „dimenze“. Pro vás jako klienta rekonstrukce jsou nejrelevantnější:

• 4D (Čas): Model ukazuje, jak bude stavba vypadat v průběhu času. Můžete si pustit simulaci montáže a vidět, zda lešení nezablokuje přístup ke vchodu v kritickém týdnu.
• 5D (Náklady): Každý prvek v modelu má přiřazenou cenu. Když vyměníte keramiku za dražší variantu, systém okamžitě přepočítá celkový rozpočet rekonstrukce.
• 6D (Provoz a údržba): Data o životnosti materiálů a doporučených servisních intervalech. Užitečné pro pozdější správu budovy.

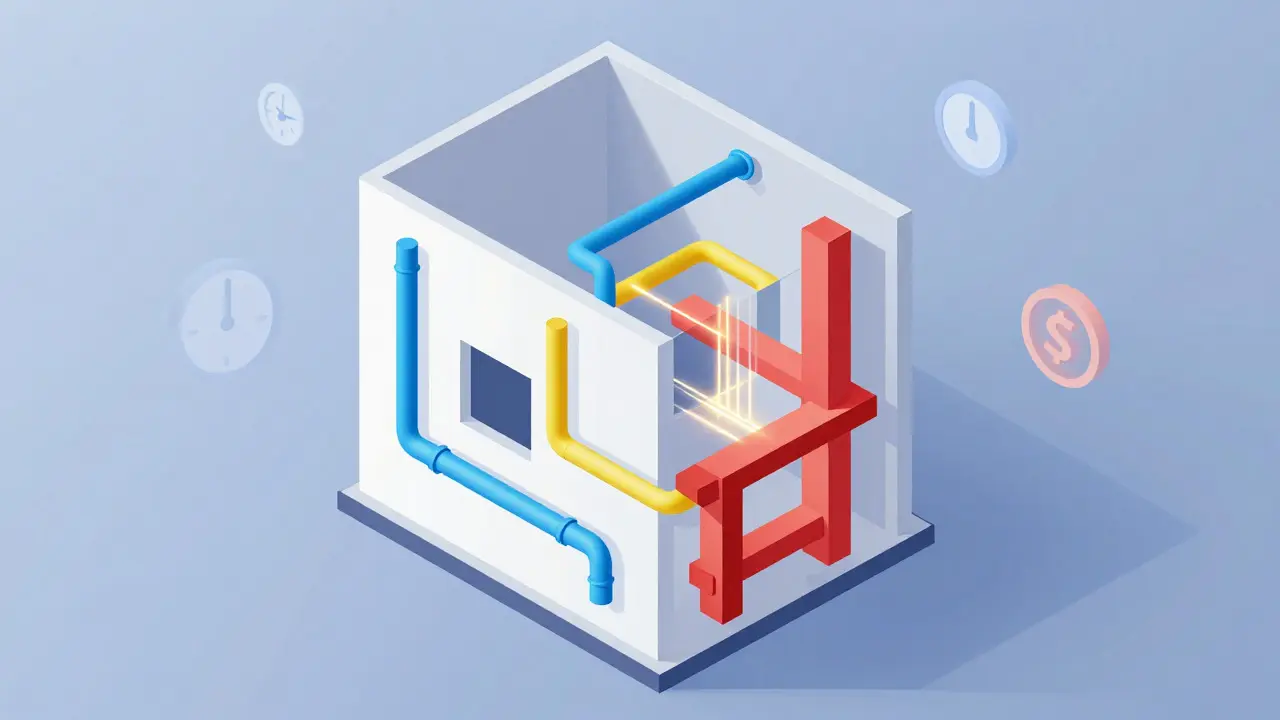

Tato struktura umožňuje provést takzvanou kolizní detekci. Software automaticky hlásí konflikty, například když se potrubí větrání prolíná s nosným trámem. Na fórech stavebních firem se objevují příběhy, kde nalezení několika desítek kolizí před začátkem prací ušetřilo statisíce korun za dodatečné práce na staveništi. U rekonstrukcí, kde je prostor často stísněný a technologie husté, je toto bezcenná ochrana vašeho rozpočtu.

3D vizualizace: Most mezi technickým jazykem a emocemi

I ten nejlepší BIM model může být pro laika nesrozumitelný. Řez konstrukcí vypadá jako abstraktní umění. Zde vstupuje na scénu fotorealistická 3D vizualizace. Zatímco BIM slouží odborníkům k přesnému provedení, vizualizace slouží vám k rozhodnutí. Je to rozdíl mezi čtením popisu „bude zde dubová podlaha“ a tím, že se podíváte na render, kde vidíte, jak světlo z okna dopadá na texturu dřeva v konkrétní roční době.

Moderní nástroje umožňují více než jen statické obrázky. Virtuální prohlídky pomocí VR brýlí nebo jednoduchého spuštění modelu v tabletu dávají klientovi pocit, že už stojí ve svém novém obýváku. Tato emocionální vazba snižuje riziko, že se klient po dokončení díla bude cítit zklamaně, protože „si to takhle nepředstavoval“.

Legislativa a trh: Proč je teď pravý čas?

Možná se ptáte, proč se o tom mluví právě teď. Důvod je čistě praktický a legislativní. Česká republika se zavázala k postupné digitalizaci veřejných zakázek. Podle aktuálních směrnic Ministerstva pro místní rozvoj bude od roku 2025 použití BIM povinné pro velké veřejné projekty nad 500 milionů Kč a postupně se hranice bude snižovat. Tento tlak shora nutí i soukromé developery a architekty, aby se této metodiky naučili.

Pro vás jako majitele domu to znamená dvě věci. Zaprvé, kvalita služeb poroste, protože firmy budou nuceny držet krok s technologiemi. Zadruhé, pokud plánujete větší rekonstrukci, hledejte projektanty, kteří mají s BIM zkušenost. Statistiky ukazují, že zatímco u velkých firem používá BIM přes 68 % zaměstnanců, u malých ateliérů je to stále méně. Rozdíl v ceně za projekt může být vyšší (kvůli potřebnému školení a softwaru), ale úspory na realizaci tuto investici rychle vrátí.

Jak požádat o BIM a vizualizaci ve smlouvě?

Nestačí říct architektovi: „Chci to moderně.“ Musíte být konkrétní. Pokud uzavíráte smlouvu na rekonstrukci, ujistěte se, že zadávací podmínky obsahují:

1. Požadavek na CDE (Common Data Environment): Definujte, kde budou uložena data. Chcete mít přístup k aktuálnímu modelu online, abyste mohli sledovat progres?
2. Level of Development (LOD): Určete detailnost modelu. LOD 100 je jen hrubý objem, LOD 500 je skutečná „as-built“ dokumentace s přesnými rozměry po realizaci. Pro rekonstrukci stačí obvykle LOD 300-350 pro fázi projektu.
3. Frekvence vizualizací: Kolik fotorealistických pohledů a v jakém rozlišení očekáváte? Jsou součástí základní ceny nebo příplatku?

Ignorování těchto bodů vede k tomu, že dostanete PDF soubor s obrázky, ale žádná data, která byste mohli využít při následné údržbě nebo dalším rozšiřování objektu.

Rizika a na co si dát pozor

BIM není kouzelná hůlka. Hlavním rizikem je lidský faktor. Pokud tým projektantů neumí používat software správně, vznikne tzv. „garbage in, garbage out“ model - hezký na oko, ale s chybnými daty. Další pastí je zaměňování 3D vizualizace s BIM modelem. Vizualizace je pouze výstupem, „plakátem“. BIM je databáze. Ptát se na vizualizaci bez BIMu je jako kupovat si auto jen kvůli lesklému laku, aniž byste se zajímali o motor.

U menších rekonstrukcí (např. koupelny) může být implementace plného BIMu ekonomicky nevýhodná. Zde stačí kvalitní 3D vizualizace vytvořená na základě přesného zaměření. Ale u celopodlahových rekonstrukcí, přestaveb rodinných domů nebo komerčních prostorů se investice do digitálního modelu vyplatí téměř vždy.
